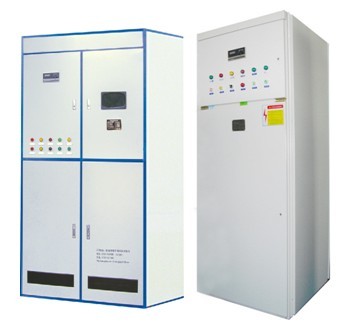

本裝置在繞線式電動機轉子回路中串入特制的水電阻，利用機械傳動裝置，均勻改變電阻液中兩極板之間的距離，使阻值由大無級減小直至為零，從而使電動機均勻加速，平穩起動至額定轉速，最后切除，完成起動過程。

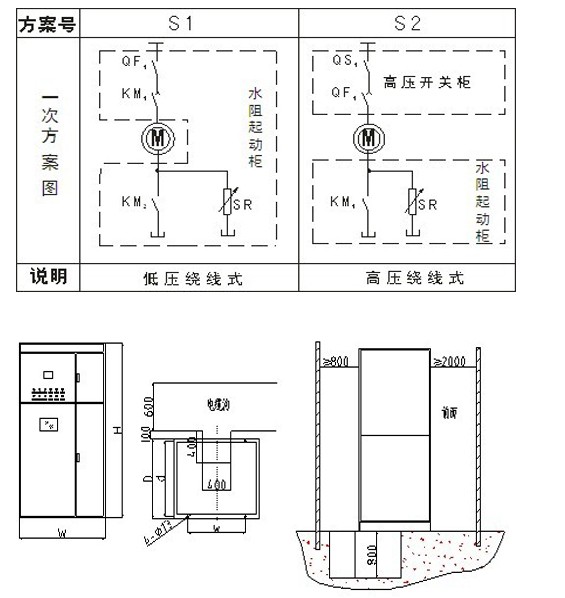

　　SDQ-A系列水電阻起動柜串接于電動機的轉子回路中，變轉子電阻起動。轉子回路增加適當電阻值以后，一方面減小了起動電流，可以控制在1.2Ie以下。另一方面轉子回路串水電阻可增大起動轉矩，提高了電動機拖動能力，從而縮短起動時間，減少了電動機的發熱。

　　本裝置起動電流小(Iq≤1.5Ie)，起動成功率高，起動平穩、無沖擊，運行可靠，操作方便，占用場地少。

　　使用環境條件：

　　周圍環境溫度：一般0-45℃;帶加熱裝置的： -20-45℃;

　　海拔高度不超過2000m; 空氣相對濕度不大于85%(溫度25℃);

　　在沒有煤氣爆炸性混合物的場所;

　　在無顯著搖動與沖擊振動的地方;

　　與水平面的安裝傾斜度不超過5°;

　　在無破壞絕緣的氣體或蒸汽的環境中;

　　室內能防止滴水的地方;

　　空氣環境污染等級3級;

　　工作條件：

　　安裝類別(過電壓類別)：SDQ-A系列Ⅱ類;SDQ-B系列、SDQ-R系列Ⅲ類;

　　使用類別：SDQ-A系列AC-2;SDQ-B系列、SDQR系列AC-3;

　　控制電源Us：AC 380V 三相四線 50/60Hz(VV-1000 4*2.5mm2);

　　允許起動電阻液溫度：0-70℃;

　　允許起動電阻液液位范圍：最高液位離水箱上沿口8cm，最低液位離水箱上沿口16cm;

　　執行標準

　　低壓成套開關設備和控制設備 GB/T14048.1-2006; IEC947-1∶1988; GB 7251.1-2005; IEC439-1∶1992 水電阻起動器 Q/XDY02-2007
