本產品是通過機械傳動裝置使串接在電動機定子回路電源側或星點側的兩極板在水電阻中平滑移動,電阻值由最大到小，無級減少直至趨于零,達到均勻改變電阻值的目的,從而改變水電阻與電動機繞組的電壓分配，實現電動機的平滑起動。 工作過程采用可編程控制器(PLC)自動控制完成。

　　水電阻起動器是靠溶解在水中的離子(電解質)導電的，電解質充滿于兩個平面極板之間(即水電阻的兩個電極)，構成一個阻值可調的電阻器，它能夠限制電流的流通，自身壓降小，又無感性元件，也就是說，電動機通過GSDQ產品的使用，既能降低電動機的起動電流，又使電動機獲得較大的端電壓，且提高了起動時的功率因數，能使電動機100%的起動成功。

　　其特點有：

　　起動電流小，額定電流的2-3.5倍(可調);

　　起動平滑無沖擊，延長主電動機及拖動設備的使用壽命;

　　起動轉矩大，不受電網質量的影響，起動成功率100%;

　　結構緊湊，自動化程度高，安全可靠，故障率低，節省運行及維護費用;

　　選用溫度和電流閉環控制，達到起動性能的可重復性和穩定性;

　　選用通信功能，實施遠程監控;

　　選用液晶顯示控制屏，實時顯示起動曲線和系統狀態。

　　品種、規格

　　按用途分:

　　a.單回路起動器——起動器用于單臺電動機起動;

　　b.多回路起動器——起動器可以控制兩臺或兩臺以上電動機。(稱一拖二、一拖三)

　　按水電阻結構分:

　　a.常規型水電阻——也叫極距可調式水電阻起動柜。水電阻阻值的改變，主要是靠電子控制電路、拖動電機、機械傳動部件組成的伺服系統，改變兩個極板間的距離來實現的。

　　b.熱敏型水電阻——水電阻值的改變，是利用水電阻的負溫度特性，靠電動機的起動電流使水電阻液溫度升高，阻值變小來實現的。

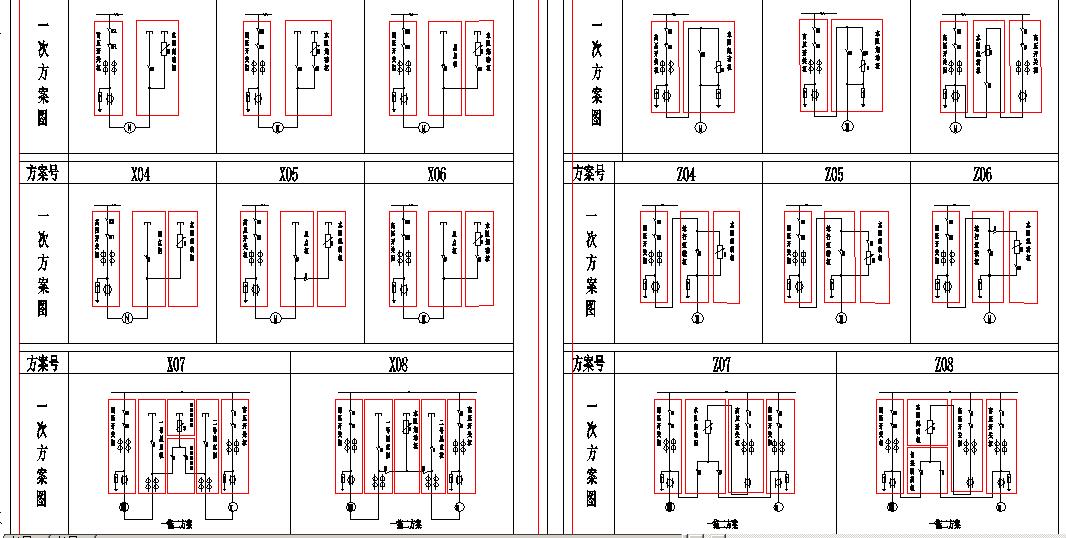

　　按接線方式分:

　　a.接星點型——電機定子Y型接法，可引出6個接線端子，水電阻接于中性點側。

　　b.串主回路型——適用于電動機定子三角形或星型接法，引出3個接線端子，水電阻起動柜連接于高壓開關柜的出線端，電動機連接于水電阻起動柜的出線端。

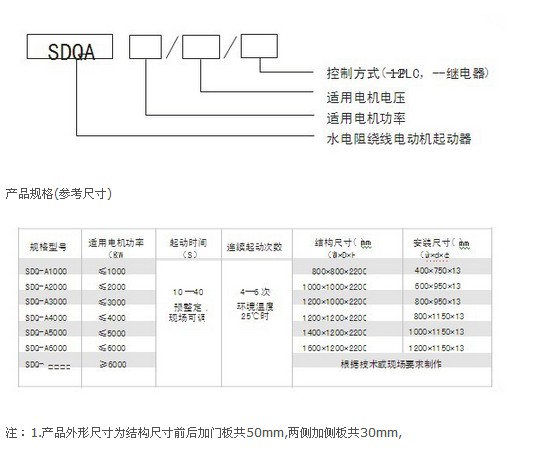

　　按電動機功率分:表1

　　a ) 適用電機工作電壓等級Ue： 3KV、6KV、10KV b ) 介電強度:1min工頻耐壓見標準DB42/T542-2009;

　　c ) 起動電流倍數(起動流/額定電流)：(2.0~4 )Ie可根據負載設定;

　　d ) 起動電網壓降：相對全壓不大于 5~10%Ue;

　　e ) 起動時間：10~100S范圍內可調整;

　　f ) 連續起動次數：不少于3次;

　　g ) 水電阻液正常工作溫度：0~70℃。

　　h ) 跳閘保護措施:①起動超時;②電阻液溫超85℃。

　　注：1 ) 起動電流倍數，根據用戶要求和電機及負載情況確定。

　　2 ) 起動時間根據電機功率大小、啟動電流大小及負載情況確定。

　　技術特性

　　a ) 可調性好，能根據設備負載情況現場調配起動電流，達到最佳起動效果。這是其他定規格、定匝數、定阻抗的電抗器、自藕變壓器等起 動設備無法比擬的。

　　b )可恢復性好，水箱熱容量大，能連續起動，不會燒毀，維護簡單。就算電阻液蒸發，也可補充清水恢復其性能。

　　c )無諧波污染：本裝置的使用不會產生高次諧波，免除對電網的污染。

　　執行標準高壓開關設備和控制設備標準共用技術要求 GB/T11022-1999 IEC60694∶1996 3.6-40.5KV交流金屬封閉開關設備和控制設備 GB3906-2006 IEC298∶1990 水電阻起動器 DB42/T542-2011

　　使用環境條件

　　a ) 周圍環境溫度：一般0~45℃;帶加熱裝置的：-20~45℃;

　　b ) 海拔高度不超過2000m;

　　c ) 空氣相對濕度不大于90%(溫度25℃);

　　d ) 在沒有沼氣爆炸性混合物的場所;

　　e ) 在無顯著搖動和沖擊振動的地方;

　　f ) 與水平面的安裝傾斜度不超過5°;

　　g ) 在無破壞絕緣、無腐蝕性的氣體的環境中;

　　h ) 有防雨防雷設施;

　　i ) 空氣環境污染等級3級;

　　工作條件

　　a ) 安裝類別：Ⅱ類;

　　b ) 使用類別：AC-3;

　　c ) 工作電壓Ue：3KV、6KV、10KV;

　　d ) 控制電源：AC 380V 三相四線 50/60Hz(VV-1000 4*2.5mm2);

　　e ) 適用電機型式：鼠籠式異步電動機、同步電動機;

　　f ) 適用電機功率：200~30000KW及以上;

　　g ) 允許起動電阻液溫度：0~70℃，最高工作電阻液溫度小于85℃;

　　h ) 允許起動電阻液液位范圍：最高液位離水箱上沿口大于10cm，最低液位離水箱上沿口25cm。
